Про выбор медных труб
Пластичные трубы из меди отличает повышенная теплопроводность, коррозийная стойкость, нетоксичность. Но также у них есть свои недостатки, включая цену и несовместимость с некоторыми другими металлами. В статье рассказано, в каких конкретно системах оптимально применение цветмета, как правильно выбрать медный трубопрокат. Приведены плюсы меди и критичные ошибки, которые часто допускают при ее заказе.
Изображение сгенерировано ИИ

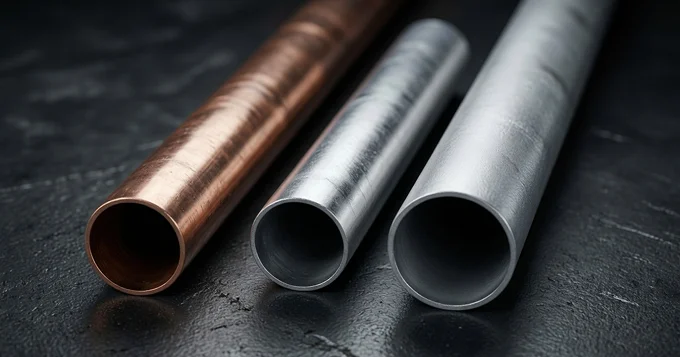

Медь против нержавейки и других материалов для труб
Главными «конкурентами» медного металлопроката выступают отрезки из алюминия, нержавеющей и «простой» углеродистой стали. В таблице — основные показатели для сравнения материалов.
| Медь | Нержавейка | «Обычная» сталь | Алюминий | |
| Стойкость к коррозии | высокая в чистых средах | выше, чем у меди | средняя, низкая | высокая, ниже чем у меди |
| Теплопроводность | высокая (около 390 Вт/м·К) | средняя | средняя | высокая (230 Вт/м·К) |
| Средний период службы | от 50 лет | 30-50 лет | 10-15 лет | 15-20 лет |
| Стойкость к гидроударам | средне-высокая | максимальная | средняя | низкая |
| Вес (расчетная плотность) | 8.96 г/см³ | 7.70-8.0 г/см³ | 7.85 г/см³ | 2.70 г/см³ |
| Бактерицидные качества | да | нет | нет | нет |
Изображение сгенерировано ИИ
При сборке электротехники, прокладке длинных трубопроводов, важна податливость материалов термообработке, совместимость с другими металлами. Ключевые моменты:
- Из-за риска гальванической коррозии для линий из меди рекомендованы только медные фитинги и трубы;
- Отожженные трубы из меди изгибаются без повреждений, позволяя уменьшать количество соединений;
- Соединения, образованные пайкой мягких и твёрдых медных труб, высокопрочные, монолитные.
Если для магистрали важна эффективность теплообмена (теплообменники, климатическое оборудование), экологичность и долгий период службы, выбирают металлопрокат из М3, М2, иных медных сплавов.
Для чего нужны медные трубы: проекты, в которых медь оптимальна
Цена металлопродукции из меди с учетом ее повышенной теплопроводности, пластичности и экологической чистоты, окупает себя в разных системах. Сети, для которых особенно рекомендован цветмет:
- Линии кондиционирования;
- Питьевые системы;
- Отопление;
- Водоснабжение;
- Газопроводы.
Податливость меди к сгибанию, плющению, иной пластической деформации востребована в архитектуре. Возможна реализация наиболее сложных проектов, без необходимости нагрева металла.
Медный трубопрокат с его гладкими стенами, не склонными к накапливанию загрязнений, оптимален для промышленных линий. Выполнять их очистку можно будет реже, чем, например, стальных магистралей.
Изображение сгенерировано ИИ
Как выбрать медную трубу: ключевые критерии
По стандарту 617-2006, тянутые образцы, полученные без нагрева многократным волочением через фильеры, отличает равномерная толщина стенок, максимальная гладкость поверхностей. Их диаметр — 3-360 мм, толщина стенки — 0.8-10 мм, длина — 1.5-6 м. Сопротивление разрыву от — 200-280 МПа. В мягком состоянии они рекомендованы для холодильного оборудования, сплит-систем, изогнутых трубопроводов.
Модели, изготовленные прессованием металла, имеют большую прочность, твердость 80 HV, иные типоразмеры. Диаметр — 30-280 мм, толщина стенки — 5-30 мм, длина — 1-6 м, удлинение — 30-32%, сопротивление разрыву — от 180-190 МПа. Прессованные нагартованные трубы оптимальны, например, для магистралей, подверженных механическим воздействиям, линий на открытых площадках.
Металлопродукция обоих типов поставляется бухтами от 10 м (толщина стенки до 2.5 мм, диаметр до 12 мм), отрезками. Значительную разницу свойств ей обеспечивает отжиг:
- В зависимости от термообработки состояние тянутого металлопроката твердое Т, полутвердое П, мягкое М. Возможна повышенная прочность твердость Ч, повышенная прочность полутвердое состояние Ф, повышенная пластичность мягкость Л;
- За счет малой твердости 55 HV и высокой пластичности (удлинение 35-38%) отожженные отрезки можно герметично состыковывать фитингами;
- Соединение неотожженных моделей (твердость 90-135 HV) осуществляется пайкой, сваркой.
Диаметр металлоизделий должен соответствовать проектной длине, пропускной способности трассы, мощности оборудования. Их толщина стенки должна отвечать требованиям к механической прочности, условиям эксплуатации (нагрев, гидроудары).
| Тип линии | Оптимальное решение |
| Водоснабжение | бухты (облегчит монтаж длинных магистралей); мягкое состояние, если линия изогнутая, разводка внутри помещения; твердое состояние, если система нагружаемая, на открытой площадке; стенки от 0.8-1.2 мм; диаметр, отвечающий давлению в сети |
| Газопровод | М2р, М2, М1, иные сплавы без легирующих добавок; стенки от 1 мм; твердое состояние, если прокат для самой магистрали; полутвердое, мягкое состояние, если металлоизделие для подключения к линии колонок, котлов, прочих устройств |
| Кондиционер | сплав М1, М1р (предпочтителен для современных хладагентов); мягкое состояние; стенки от 0.7-0.8 мм; диаметр, соответствующий мощности оборудования |
| Отопление | стенки от 0.8-1.5 мм, в зависимости от температуры рабочей среды; мягкое состояние; бухты для длинных линий; отрезки, бухты для «теплых полов»; диаметр, отвечающий количеству радиаторов, длине контура, тепловым нагрузкам проекта |
Металлопродукция должна быть сертифицированной. Проверить соответствие отрезков ГОСТ 617-2006, ГОСТ 11383-2016, прочим регламентам позволяет маркировка, техпаспорты, сертификаты.
Ошибки при выборе медного трубопроката
Чрезмерно мягкие, обессоленные воды, сильнокислые, сильнощелочные, иные агрессивные жидкости разрушают цветмет. Другие факторы, которые часто не учитывают при работе с материалом:
- Из-за теплового расширения меди длинные магистрали требуют компенсаторов;
- Для недопущения протечек, после резки труб необходимо убирать грат (заусенцы);
- Сгибать твердые отрезки, без предварительного отжига, нельзя. Даже при отсутствии видимых дефектов, они будут повреждены;
- Примеси в сплавах станут засорять фильтры, рабочие среды, вступать в реакцию с теплоносителями. Исключение: фосфор (например, в М1р для сетей с хладагентами), связывающий кислород, предупреждающий загрязнение линии.
В медном трубопроводе нежелательно наличие стальных, цинковых, алюминиевых элементов (фитинги, сами отрезки). Их количество нужно свести к минимуму, даже при применении электроизолирующих прокладок.
Изображение сгенерировано ИИ
Часто задаваемые вопросы
Чем отличается отожженная труба из меди от неотожженной?
Отожженный трубопрокат, подвергнутый нагреву до +600-700°C и медленному остужению, отличает повышенная пластичность, податливость гибке без разлома, растрескивания. Способность к удлинению 35-38% против 8%. Неотожженные отрезки меди, полученные без дополнительной термообработки, обладают сравнительно большей жесткостью, твердостью, прочностью на разрыв (около 340-450 МПа против 220 МПа).
Чем хороши медные трубы?
Ключевые плюсы: экологичность, пластичность, износостойкость, устойчивость к гидроударам, внешним нагрузкам, включая вибрации. Медь имеет естественную повышенную химическую, коррозийную стойкость. По теплопроводности, медный трубопрокат проигрывает только металлопрокату из серебра.
Какую медную трубу выбрать для кондиционера?
Универсального решения нет. Рекомендации: сырье изготовления наиболее чистый (с высокой проводимостью) сплав М1, отожженное состояние, оптимальное для проведения изогнутых линий между блоками оборудования. Толщина стенки от 0.7-0.8 мм (при меньшем значении, стенка деформируется фреоном). Диаметр трубопроката выбирают строго под диаметр шлангов, штуцеров конкретного кондиционера.
